Selamat datang kawan kawan di blog saya yang sederhana ini . Sebelumnya saya mau tanya bagaimana kabarnya kawan ? mudah mudahan sehat , amin . Di artikel sebelumnya saya telah berbagi mengenai membuat animasi sederhana dengan javascript , oh membuat animasi , biasa ? memang sih biasa tapi kali ini tanpa bantuan jQuery .Di artikel sebelumnya juga saya telah berbagi mengenai pengertian closed source .
Oke lanjut sekarang saya akan berbagi mengenai belajar packet tracer , cara menghubungkan 3 jaringan komputer . Jadi untuk menghubungkan 3 jaringan komputer yang kita butuhkan untuk menghubungkannya adalah router , swicth atau hub atau acces point . Oke sekarang saya akan menggunakan 3 hub saja , tentunya menggunakan kabel straight-trough .
1. Oke pertama kita buat seperti jaringan seperti gambar di bawah .

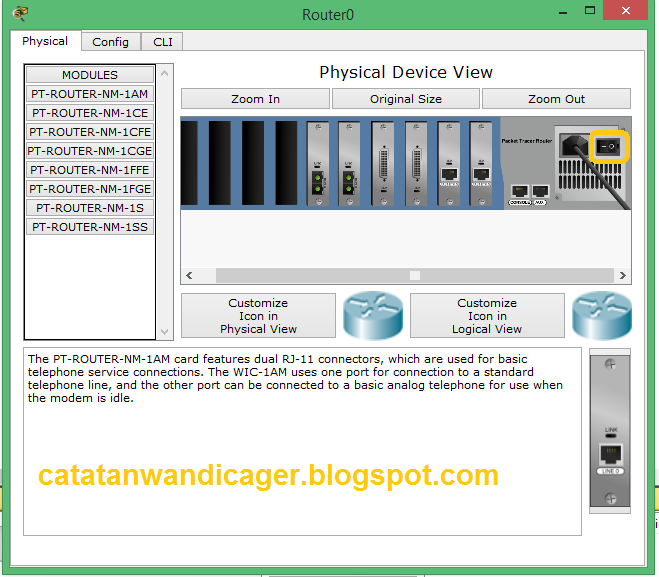

2. Karena fast ethernet nya cuma ada 2 ,sementara kita punya tiga jaringan yang berbeda maka kita tambah lagi saja 1 fast ethernet nya , caranya gimana ? caranya mudah pertama kita matikan dulu routernya .
3. Oke kalo sudah dimatikan tinggal kita tambah , fast ethernet nya . pertama klik PT-ROUTER-NM-1CFE . Lalu drag and drop ke port yang kosong . kalo sudah nyalakan kembali router nya.
4. Sekarang kita tinggal sambung sambungkan saja hub ke router .
5. Oke seperti biasa kalo sudah semua tersambung kita setting Ip address di tiap tiap komputer dan juga isi gateway. Jadi di jaringan pertama kita isi ip address 192.168.1.0 di jaringan ke 2 192.168.2.0 di jaringan ke 3 192.168.3.0 .
6. Seperti biasa kalo semua ip address udah di setting kita masuk ke router dan setting ip address nya dan hidupkan port status di fast ethernet 0/0 , fast ethernet 1/0 , fast ethernet 6/0 . isinya samakan dengan gateway misal kalo jaringan 1 192.168.1.1 maka di fast ethernet sama .
7. Kalo semua di router sudah di setting , sekarang kita kirim simple PDU dari p0 ke pc2 dan masuk ke mode simulation .
8. Alhamdulilah saya sudah succsessful , semoga kawan kawan juga . Oke kalo sudah kita coba lagi kirim simple PDU dari pc2 ke pc4 . Tetapi sebelumnya kawan kawan delete dulu skenario yang pc0 ke pc2 .
9. Alhamdulilah lagi saya sudah successful , kalo kalian bagaimana ? semoga successful ya , amin .
Oke mungkin itu dia cara menghubungkan tiga jaringan yang berbeda ,semoga menambah wasasan dan juga tentunya bermanfaat. Buat yang sudah successful selamat dan buat yang belum successful semangat . Oke terimakasih telah berkenan mengkikuti tutorial ini . Sampai jumpa dia artikel yang lainnya yang lebih menarik dan juga lebih bermanfaat .
saran saya buat yang belum successful ikuti tutorial yang membuat jaringan wireless dan juga memhubungkan 2 jaringan .
